[콘크리트 점검 리스트 양식] 균열발생 시기별 균열 종류와 특징



소성수축 균열 소성침하 균열의 차이점

콘크리트가 경화하기 전 균열은 소성수축 균열과 소성침하 균열이 있습니다. 소성수축균열은 블리딩 속도보다 수분 증발이 빠를 때 표면이 마르니까 표면에 인장력이 발생해서 생기는 균열이며 노출 면적이 넓은 슬라브 같은 곳에서 일어나고 건조한 바람이나 고온저습한 공기 노출에 생깁니다. 쉽게 콘크리트 표면이 말라서 생기는 균열이라고 보면 됩니다.



소성침하 균열은 콘크리트 타설 후에 2시간 동안 블리딩에 의해서 콘크리트가 침강하는데 그 침강 바로 밑에 있는 철근이 방해하니까 철근 사이로 침강하는 콘크리트와 철근 때문에 침강하지 못하는 콘크리트의 차이에 의해서 생기는 균열입니다.



콘크리트 경화한 후 균열

• 콘크리트 건조수축 균열: 콘크리트는 건조가 되면 수축을 하게 되는 것으로 외부의 건조하지 않은 골재나 수분에는 압축력이 작용해서 그대로 있으려 하고 겉표면만 말라서 수축하여 인장력을 갖게 되니까 그 차이에 의해서 균열이 일어나게 됩니다.
• 열응력에 의한 균열: 구조물 바깥에서 온도 변화가 발생하면 구조체 내부와 외부가 온도차 때문에 다른 체적 변화가 갖게 되고 따라서 균열이 발생하는 현상입니다.
• 알칼리 골재 반응에 의한 균열: 알칼리와 반응성을 가지는 골재가 시멘트처럼 알칼리성을 띠는 재료와 반응해서 팽창하고 Pop out 현상을 일으키는 것을 말합니다. 동결 융해 반복으로도 균열이 일어나는데 골재나 시멘트 페이스트 속에 물이 동결해서 부풀고 융해하면서 줄어들 때 균열을 야기시키는 현상입니다.
• 철근부식에 의한 균열: 콘크리트 내부의 철근이 부식되면 철근의 체적이 증가하고 그 부분에서 균열일 발생하고 수분이 침투해서 철근이 더욱 부식돼서 균열이 더 커지는 패턴의 균열입니다.
• 중성화(철근 부식)에 의한 균열: 시멘트는 수산화칼슘으로 인해서 강 알칼리성을 띱니다. 그 알칼리성이 철근을 보호하고 있어서 철근이 부식되지 않는 건데 오랜 기간 노출된 콘크리트는 대기 중의 탄산가스에 의해서 서서히 알칼리성을 잃고 중성화가 됩니다. 중성화된 부분부터 철근에 녹이 발생하게 되며, 체적이 팽창해서 균열이 발생하고 침투한 공기와 물 때문에 철근의 부식이 가속화되는 패턴입니다.



콘크리트 점검 리스트 첨부

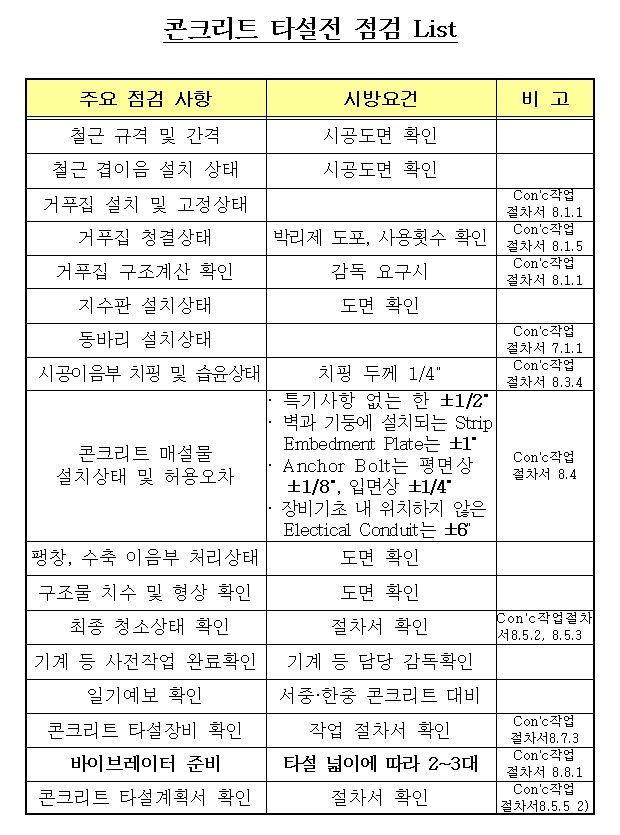

• 콘크리트 타설 전 점검 List
• 콘크리트 타설 시 점검 List
• 한중 콘크리트 점검 List
• 서중 콘크리트 점검 List

콘크리트 점검 List

---

콘크리트점검list.hwp

0.04MB
