[양식] 덤프트럭 규격별 토공운반 수량산출표



토공작업은 굴착, 적재, 운반, 정지, 다짐의 과정이 있지만 그중에서도 운반작업이 공사비에서 큰 비중을 차지합니다. 운반 장비 선정 시 고려사항은 경제성을 고려해야 하며, 시공성, 환경영향, 기계의 용량, 공사의 전체적인 규모를 고려하여 선정합니다.



운반 장비 종류

불도저

- 토공판 양단에서 나오는 흙을 언덕 모양으로 남겨두고 미는 형식으로 불도저 2대로 병렬 작업 시 운반 작업 능률이 향상됩니다.

• 경제적 운반거리: 약 50m 이하

스크래퍼

- 작업 현장이 넓고 토질 조건이 양호하고 지형이 단조로운 현장에 유리하며, 스스로 운행(자주식)과 견인차 필요한(피견인식)이 있습니다. 지반의 상태에 따라 작업 능률 편차가 큽니다.

• 경제적 운반거리: 500m 이하

덤프트럭

- 적재 장비를 통해 트럭 적재함에 흙을 싣고 운반하는 자주식 장비로 운반거리가 멀수록 경제성이 우수합니다.

• 경제적 운반거리: 500m 이상



장비별 Trafficability

시공성은 장비의 Trafficability와 상관이 크며, 토공장비에 필요한 콘지수 최솟값을 참고합니다. (콘지수가 작을수록 더 열악한 땅에서도 운행 가능)

장비 종류	콘지수(qc), kgf/cm2
습지불도저	2~4
중형불도저	5~7
대형불도저 & 피견인식 스크래퍼	7~10
자주식 스크래퍼	10~13
덤프트럭(6~7.5ton)	15 이상 필요



토공 운반장비 경제적 운반거리

x축이 운반거리, y축이 시공단가라 한다면 50m 미만까지 구간은 불도저 시공, 50에서 500m 사이는 스크래퍼 시공, 500m 넘어가면 덤프트럭의 시공단가가 가장 저렴합니다. 점선 부분에 해당하는 장비를 사용했을 경우 비경제적입니다.

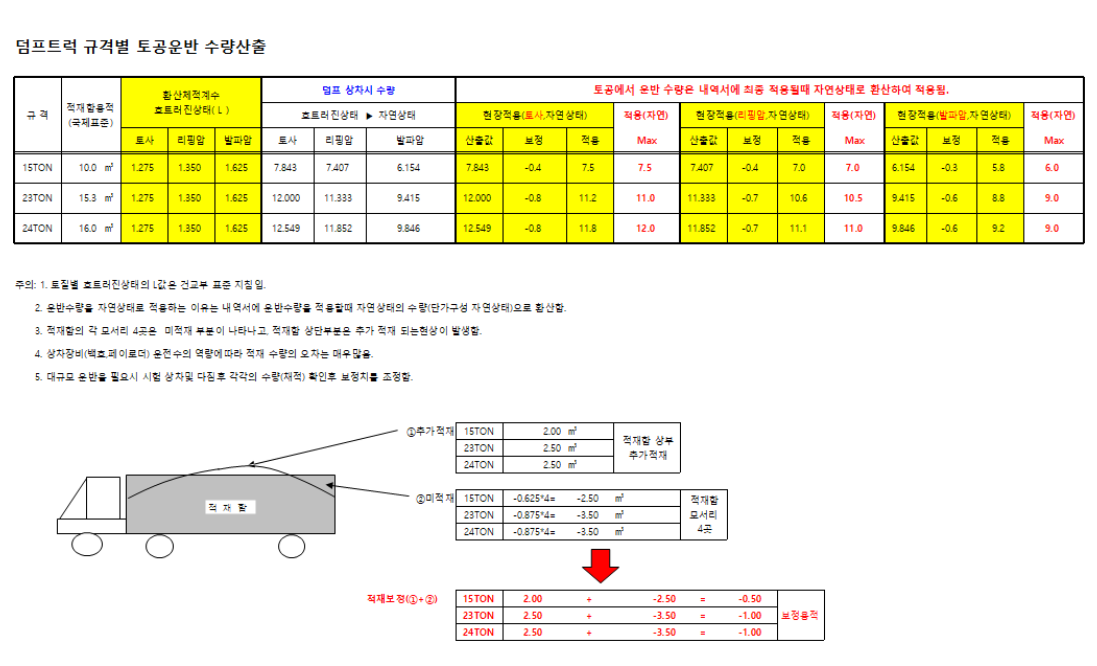

덤프트럭 규격별 토공운반 수량산출표 첨부

덤프트럭 규격별 토공운반 수량산출

---

덤프트럭 규격별 토공운반 수량산출.xls

0.02MB
